Products: WORM GEAR UNIT

Back | Bottom a

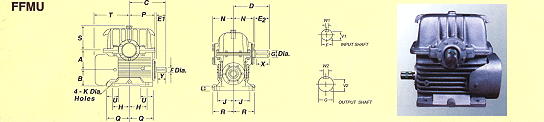

DIMENSIONS IN MM

SIZE	A	B	C	D	E1	E2	F	G	H	J1	J2	K	L	N1	N	P	Q	R1	R2	S1	S2	T	U	V1	W1	V2	W2	X	Y	Z
285	28.5	56	92	80	32	37	13	16	52	57	79	9	3	54	43	58	62	67	89	63	57	83	37	10.7	4	13	6	32	28	37
445	44.5	65	110	98	36.5	46	16	22	63.5	70	102	10	13	64	52	73	76	83	114	73	61	108	44	13.5	5	19	6	45	35	48
508	50.8	68	113.5	117.5	47.5	57	16	25	76	83	120	10	14	67	59	79	91	95	132	81	69	112	51	13.5	5	22	6	54	44.5	51
572	57.2	86	149	133	53	57	19	29	86	92	138	10	16	87	76	97	99	105	151	95	83	133	51	16.5	5	25	8	54	44.5	51
635	63.5	92	164	143	56	60	22	32	96	104	155	12	19	92	82	108	110	120	171	105	88	150	59	19	6	28	8	57	52	60
762	76.2	96	178	152	59	64	25	32	105	114	165	14	22	95	86	116	121	130	181	117	92	165	67	22	6	28	8	60	54	67
889	88.9	114	203	178	70	76	25	38	119	124	189	15	25	108	98	130	138	140	205	133	108	184	73	22	6	33	10	73	64	67

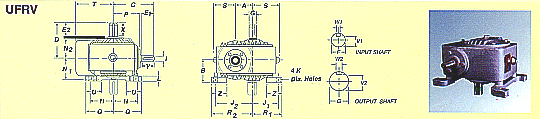

DIMENSIONS IN MM

SIZE	A	B	C	D	E1	E2	F	G	H	K	L	N	P	Q	S	T	V1	W1	V2	W2	X	Y	Z
1016	101.6	140	229	216	67	89	32	45	235	18	25	127	162	285	136	203	28	8	40	10	86	64	76
1270	127.0	160	260	248	73	102	38	50	260	22	30	137	187	320	170	235	33	10	43	14	98	70	79
1524	152.4	180	279	273	76	114	38	58	270	24	35	160	200	340	195	289	33	10	50	16	111	73	94
1778	177.8	200	311	298	86	127	45	65	320	26	40	166	226	400	22	301	39	12	57	16	124	82	91
2032	203.2	220	342	311	89	140	45	70	360	26	45	172	251	440	244	342	39	12	61	19	136	85	92
2286	228.6	240	375	343	102	146	50	75	410	26	50	180	277	490	272	347	43	14	65	20	143	98	86
2540	254.0	260	450	375	111	152	58	82	460	33	55	202	232	560	320	401	50	16	69	26	149	108	94
3048	304.8	280	485	413	124	171	65	95	500	3	60	216	257	620	350	431	57	16	81	28	168	117	107

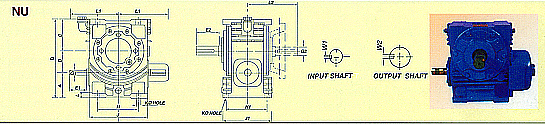

DIMENSIONS IN MM

SIZE	A	B	C	D	E1	E2	G1	G2	H	H1	J	J1	K	L	L1	L2	W1	W2
2"	65	50.8	80	195.5	45	50	19Ø	25Ø	100	100	150	135	11Ø	12	130	125	5	6
2.5"	80	63.5	101.5	245	50	60	22Ø	32Ø	115	120	165	165	14Ø	15	160	150	6	8
3"	100	76.2	105	283.2	50	65	25Ø	38Ø	140	160	180	195	14Ø	18	175	160	8	10
3.5"	100	88.9	113.1	302	65	70	25Ø	45Ø	166	160	220	200	14Ø	20	205	175	8	10
4"	108	101.6	115.0	324.6	65	90	32Ø	45Ø	180	160	250	200	18Ø	25	230	215	10	12
5"	118	127.0	140.0	385	70	100	38Ø	50Ø	220	200	300	252	18Ø	30	260	235	10	14
6"	127	125.4	170.0	449.4	75	115	38Ø	58Ø	265	240	355	305	24Ø	32	280	275	12	16
7"	147.2	177.8	195.0	520	80	125	45Ø	65Ø	310	275	400	350	27Ø	35	300	290	14	16

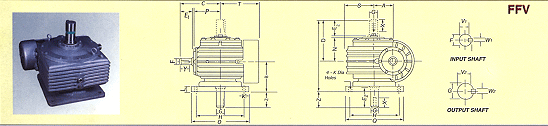

DIMENSIONS IN MM

SIZE	A	B	C	D	E1	E2	F	G	H	J	K	L	N	P	Q	R	S	T	U	V1	W1	V2	W2	X	Y
1016	101.6	108	229	216	67	89	32	45	108	102	22	26	125	159	143	127	140	212	67	28	8	40	10	86	64
1270	127.0	114	260	248	73	102	38	50	124	111	22	32	143	184	165	140	165	244	76	33	10	43	14	98	70
1524	152.4	127	280	273	76	114	38	58	133	121	24	32	159	200	178	159	184	264	85	33	10	50	16	111	73
1778	177.8	146	318	298	86	127	45	65	152	133	27	38	162	228	206	162	210	292	95	39	12	57	16	124	82
2032	203.2	146	343	311	89	140	45	70	171	133	27	38	165	248	225	172	238	324	101	39	12	61	18	136	85
2286	228.6	159	387	343	102	146	50	75	194	149	27	45	194	282	254	187	264	372	108	43	14	65	20	143	98
2540	254.0	172	425	375	111	152	58	82	216	165	33	50	214	296	267	210	295	381	117	50	16	69	26	149	108
3048	304.4	197	495	413	124	171	65	95	260	184	35	57	235	364	340	230	348	457	127	57	16	81	28	168	117

DIMENSIONS IN MM

SIZE	A	B	C	D	E1	E2	G1	G2	H	H1	J	J1	K	L	L1	L2	W1	W2
2"	65	50.8	80	195.5	45	50	19Ø	25Ø	100	100	150	135	11Ø	12	130	125	5	6
2.5"	80	63.5	101.5	245	50	60	22Ø	32Ø	115	120	165	165	14Ø	15	160	150	6	8
3"	100	76.2	105	283.2	50	65	25Ø	38Ø	140	160	180	195	14Ø	18	175	160	8	10
3.5"	100	88.9	113.1	302	65	70	25Ø	45Ø	166	160	220	200	14Ø	20	205	175	8	10
4"	108	101.6	115.0	324.6	65	90	32Ø	45Ø	180	160	250	200	18Ø	25	230	215	10	12
5"	118	127.0	140.0	385	70	100	38Ø	50Ø	220	200	300	252	18Ø	30	260	235	10	14
6"	127	125.4	170.0	449.4	75	115	38Ø	58Ø	265	240	355	305	24Ø	32	280	275	12	16
7"	147.2	177.8	195.0	520	80	125	45Ø	65Ø	310	275	400	350	27Ø	35	300	290	14	16

DIMENSIONS IN MM

SIZE	A	B	C	D	E1	E2	F	G	H	J	K	L	N	P	Q	R	S	T	U	V1	W1	V2	W2	X	Y
1016	101.6	108	229	216	67	89	32	45	108	102	22	26	125	159	143	127	140	212	67	28	8	40	10	86	64
1270	127.0	114	260	248	73	102	38	50	124	111	22	32	143	184	165	140	165	244	76	33	10	43	14	98	70
1524	152.4	127	280	273	76	114	38	58	133	121	24	32	159	200	178	159	184	264	85	33	10	50	16	111	73
1778	177.8	146	318	298	86	127	45	65	152	133	27	38	162	228	206	162	210	292	95	39	12	57	16	124	82
2032	203.2	146	343	311	89	140	45	70	171	133	27	38	165	248	225	172	238	324	101	39	12	61	18	136	85
2286	228.6	159	387	343	102	146	50	75	194	149	27	45	194	282	254	187	264	372	108	43	14	65	20	143	98
2540	254.0	172	425	375	111	152	58	82	216	165	33	50	214	296	267	210	295	381	117	50	16	69	26	149	108
3048	304.4	197	495	413	124	171	65	95	260	184	35	57	235	364	340	230	348	457	127	57	16	81	28	168	117
